ระบบเตรียมสารละลายสําหรับฉีด 300-500L กับถัง SS316L (เกรดไร้สาระ, การออกแบบกระแสวงจร)
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | CHONGYANG |
| ได้รับการรับรอง: | ISO,CE |
| หมายเลขรุ่น: | CY-SPS-500L |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | กล่องไม้มาตรฐานส่งออก |
| เวลาการส่งมอบ: | 15 วัน |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | 100 ชุด/เดือน |
|
ข้อมูลรายละเอียด |
|||
| ความจุ: | 300L / 500L / 1000L / 2000L / 3000L / กำหนดเอง | วัสดุ: | SS316L (ชิ้นส่วนหน้าสัมผัสผลิตภัณฑ์), SS304 (เฟรม) |
|---|---|---|---|
| พื้นผิวเสร็จสิ้น: | Ra ภายใน ≤0.4μm ภายนอกแบบด้าน/ขัดเงา | ระบบควบคุม: | PLC ควบคุมอัตโนมัติด้วยหน้าจอสัมผัส (ตัวเลือก Siemens / Schneider) |
| การทำงาน: | การผสม การทำความร้อนและความเย็น แจ็คเก็ต ระบบการทำความสะอาด CIP/SIP | แอปพลิเคชัน: | ยา / ไบโอฟาร์มา / เครื่องสำอาง / อุตสาหกรรมอาหาร |
รายละเอียดสินค้า

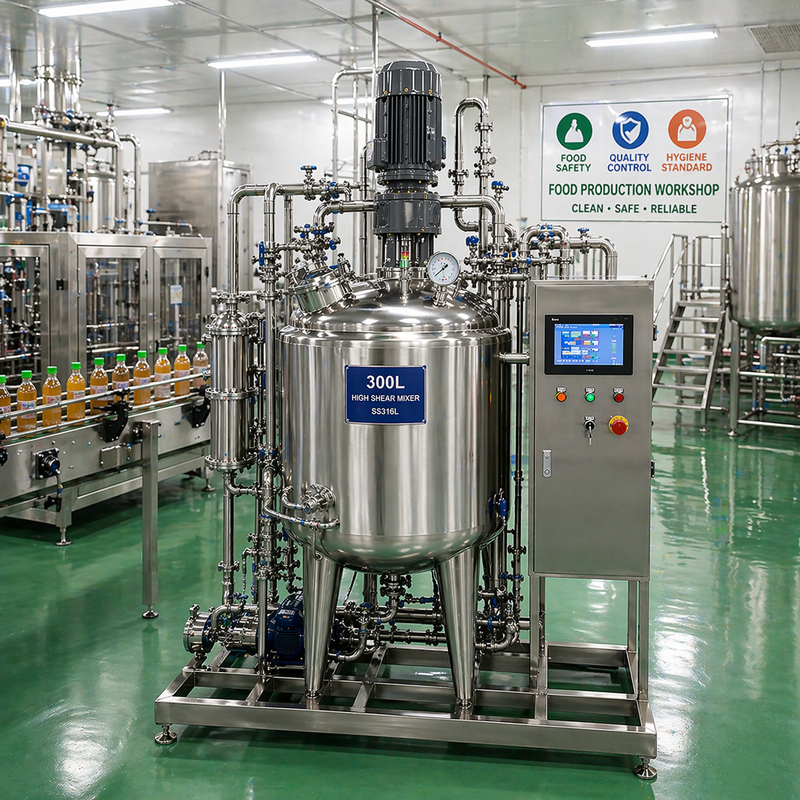

ระบบการเตรียมสารละลายสําหรับฉีด 300 500L กับถัง SS316L
คําแนะนํา
รายการระบบการเตรียมสารละลายสําหรับฉีด 300 500Lได้ถูกออกแบบมาเพื่อการเตรียมของเหลวความบริสุทธิ์สูง ภายใต้สภาพการแปรรูปที่ควบคุมความสะอาดและระดับการกําจัด
มีถังติดต่อกับสินค้า SS316L การหมุนเวียนวงจรอนามัย การปั่นระบวนความแม่นยํา การทําความร้อนและการเย็นแบบเลือก การกรองแบบไร้สาระเชื้อ และระบบ PLC/HMI อัตโนมัติการควบคุมอุณหภูมิที่มั่นคง, การซ้ําซ้ําชุดที่น่าเชื่อถือ และลดความเสี่ยงของการติดเชื้อ
ระบบสามารถปรับแต่งได้สําหรับการเตรียมสารแก้ไขสําหรับฉีด สื่อชีวเทคโนโลยี พัสดุพัสดุสะดวก, สูตรความบริสุทธิ์สูง, การผลิตห้องปฏิบัติการ และการใช้งานกระบวนการที่สะอาดอื่น ๆ.
ภาพรวมสินค้า
ระบบการเตรียมสารละลายฉีด 300 500 ลิตร เป็นกระดานกระบวนการสุขอนามัยที่บูรณาการสําหรับการผสมผสาน, การไหลเวียน, การควบคุมอุณหภูมิ, การกรอง, การเก็บรักษา, และการถ่ายทอดเชื้อ.
พื้นที่ติดต่อกับผลิตภัณฑ์สแตนเลส SS316Lขณะที่โครงสร้างภายนอกสามารถผลิตจาก SS304
การออกแบบกระแสหมุนเวียนวงจรเป็นต่อเนื่องกลับสารละลายผ่านถังและท่อระบายทางภายนอก ช่วยในการรักษาความเข้มข้นแบบเรียบร้อย อุณหภูมิและคุณภาพของผลิตภัณฑ์ตลอดชุด.
ระบบสุขาภิบาลที่ปิดยับยั้งการเผชิญหน้าด้วยมือและสนับสนุนการทํางานที่น่าเชื่อถือในห้องสะอาด, พื้นที่การเตรียมความสะอาด, โรงงานยา, โรงงานชีววิทยา,และสภาพแวดล้อมการผลิตความบริสุทธิ์สูง.
อุตสาหกรรมการใช้งาน
กระบวนการผลิต
กระบวนการกระบวนการต่อไปนี้แสดงลักษณะการเตรียมสารฉีดระดับ sterile แบบทั่วไป
น้ําสะอาดและวัตถุดิบถูกนําเข้าในภาชนะการเตรียม เครื่องปั่นให้การผสมหลักขณะที่วงจรระบวนการภายนอกรักษาการเคลื่อนไหวของสารละลายต่อเนื่องและความเหมือนกัน. เสื้อทําความร้อนหรือทําความเย็นควบคุมอุณหภูมิกระบวนการ ก่อนที่สารละลายจะผ่านการกรองและการถ่ายทอดความสะอาด
ลักษณะและข้อดี
สร้างความสะอาด ด้วยความทนทานต่อการกัดกร่อนที่ดี
สนับสนุนการผสมต่อเนื่องและคุณภาพของสารละลายที่เหมือนกัน
Ra ≤ 0.8 μm มาตรฐาน, กับ Ra ≤ 0.6 หรือ 0.4 μm ตัวเลือก
ลดความเสี่ยงของการติดเชื้อและการเผชิญหน้าของผู้ใช้งานให้น้อยที่สุด
ให้การควบคุมอุณหภูมิชุดที่แม่นยํา
สามารถทํางานอัตโนมัติ ระเบิดและการติดตามกระบวนการ
รองรับการทําความสะอาดและ sterilization ของระบบการเตรียม
ทําให้การติดตั้ง การเชื่อมต่อ และการใช้งานง่ายขึ้น
รายละเอียดเทคนิค
| รายการ | รายละเอียด |
|---|---|
| ความจุชื่อ | 300 ละ 500 ลิตร |
| สารที่ติดต่อกับผลิตภัณฑ์ | SS316L |
| วัสดุภายนอก | SS304 |
| ปลายผิวภายใน | Ra ≤ 0.8 μm; Ra ≤ 0.6 หรือ 0.4 μm เป็นตัวเลือก |
| วิธีผสม | เครื่องปั่นด้านบนที่มีวงจรวงจรสุขภาพ |
| ความเร็วในการผสม | 060 รอบ / นาที ปรับได้ |
| การไหลเวียน | ปรับได้ตามความต้องการของกระบวนการ |
| การทําความร้อน / การทําความเย็น | เสื้อผ้าอนามัย |
| ระบบควบคุม | PLC พร้อม HMI หน้าจอสัมผัส |
| การ ทํา ความ สะอาด และ การ ทํา ให้ ผิว ผสม | CIP / SIP พร้อม |
| ความดันในการทํางาน | 0·0.3 MPa ตามการออกแบบภาชนะสุดท้าย |
| อุณหภูมิการออกแบบ | -10°C ถึง 120°C |
| พลังงาน | 220V / 380V, 50 หรือ 60 Hz สามารถปรับแต่งได้ |
| การติดตั้ง | เครื่องสกิด |
| ฐานการออกแบบ | วิศวกรรมอนามัยที่เน้น GMP และการจัดการคุณภาพ ISO |
รายละเอียดสุดท้ายขึ้นอยู่กับลักษณะของผลิตภัณฑ์ อุณหภูมิกระบวนการ ความดันการทํางาน viscosity เวลาผสมยุทธ์การทําความสะอาด และลูกค้า URS
การตั้งค่าแบบมาตรฐาน
| ส่วนประกอบ | คําอธิบาย |
|---|---|

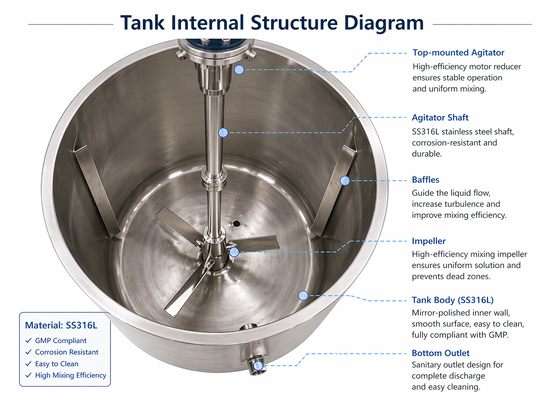

| ถังผสม | เครื่องบรรจุน้ํา 300 500L SS316L พร้อมช่องเดินคนอนามัยและกระปุกกระบวนการ |
| เครื่องปั่น | เครื่องปั่นสุขอนามัยติดตั้งด้านบน พร้อมเครื่องขับเคลื่อนความเร็วแปร |
| ปั๊มหมุนเวียน | เครื่องปั๊มสุขอนามัยสําหรับการหมุนเวียนวงจรต่อเนื่อง |
| ระบบเสื้อ | เสื้อทําความร้อนและทําความเย็น |
| แผ่นควบคุม | PLC, HMI หน้าจอสัมผัส, เตือนและขัดขวางกระบวนการ |
| วาล์ฟ | วาล์วแผ่นฉากอนามัย, มือหรืออัตโนมัติ |
| ท่อ | SS316L ท่ออนามัยที่มีการจัดตั้งระบายน้ํา |
| หน่วยกรอง | กล่องกรองเชื้อรังสุขภาพตามความต้องการของกระบวนการ |
| อินเตอร์เฟซ CIP / SIP | เครื่องเชื่อมต่อการทําความสะอาดและ sterilization |
| เครื่องมือ | อุปกรณ์อุณหภูมิ ความดัน ระดับ ความเร็ว และอุปกรณ์การไหลเวียน |
| กรอบสกิด | กรอบรองรับแบบบูรณาการจากสแตนเลส |
ทําไม ต้อง ใช้ เครื่อง ลุป?
วงจรวงจรจะดึงละลายออกจากภาชนะอย่างต่อเนื่อง ผ่านการวงจรภายนอกของระบบอนามัย และนํามันกลับไปในถัง
การตั้งค่าแบบเลือก
การใช้งานโครงการทั่วไป
ระบบ 500 ลิตรที่มีการหมุนเวียนวงจรลุ้ลูป ปรับปรุงความเหมือนกันในการผสมและลดความแตกต่างของชุด
การออกแบบวงจรปิดสนับสนุนการทํางานที่มั่นคงและลดความเสี่ยงของการติดเชื้อระหว่างการเตรียมและการโอน
มาตรฐานการออกแบบและเอกสาร
- หลักการการออกแบบสุขอนามัยที่เน้น GMP
- ISO 9001 การจัดการคุณภาพ การผลิต
- SS316L วัสดุที่ติดต่อกับสินค้า
- อุปกรณ์สุขอนามัยและท่อระบายน้ํา
- ใบรับรองวัสดุและบันทึกการทําผิว
- เอกสาร FAT, DQ, IQ และ OQ ที่ไม่จําเป็น
- เอกสารโครงการที่กําหนดโดย FDA และ WHO
คํา ถาม ที่ ถาม บ่อย
การหมุนเวียนลุปให้มีการเคลื่อนไหวของสารละลายอย่างต่อเนื่อง ช่วยในการรักษาความเข้มข้น, อุณหภูมิ และคุณภาพของผลิตภัณฑ์อย่างเท่าเทียมกัน
ระบบนี้สามารถออกแบบให้พร้อมเป็นระดับ sterile ด้วยชิ้นส่วนติดต่อ SS316L, การประมวลผลปิด, การกรอง sterile, CIP, และ SIP ทางเลือก
ใช่ครับ ความจุของถัง ท่อ เครื่องมือ ความเร็วในการผสม การไหลเวียน การกรอง กลยุทธ์การควบคุม และเอกสารสามารถปรับเปลี่ยนได้
ใช่ การควบคุม HMI ด้วย PLC และจอสัมผัส สามารถให้บริการในการทํางานอัตโนมัติ เครื่องเตือน เครื่องปรุงอาหาร การควบคุมอุณหภูมิ และการติดตามชุด
ใช่ สกิ๊ดสามารถรวมถึงการเชื่อมต่อ CIP เครื่องฉีด ท่อระบายน้ํา
ทําไมต้องเลือก CHONGYANG WATER
CHONGYANG WATERจําหน่ายระบบการเตรียมละลายฉีดที่กําหนดเอง, สกัดการเตรียมของเหลว, ถังที่เป็นสแตนเลส, ระบบหมุนเวียนวงจร, การแก้ไข CIP / SIP, และการบูรณาการยาที่สะอาดและประโยชน์
จําเป็นต้องมีระบบการเตรียมสารสกัดสําหรับฉีดแบบไร้สติ?
แบ่งปันความจุของชุดที่ต้องการ คุณลักษณะของผลิตภัณฑ์ เวลาผสม อุณหภูมิกระบวนการ ความต้องการของการไหลเวียนและระดับอัตโนมัติกับทีมงานวิศวกรรมของเรา.
CHONGYANG WATER สามารถเตรียมคําตอบทางเทคนิคตามความต้องการ, การปรับปรุงอุปกรณ์, กระแสกระบวนการ, การออกแบบแผนก, และอัตราราคาสําหรับโครงการของคุณ
